Hope600G系列高性能多機傳動變頻器是希望森蘭科技股份有限公司自主開發的新一代低噪聲、高性能、多功能變頻器。Hope600G系列變頻器采用轉子磁場定向的矢量控制方式實現了對電機大轉矩、高精度、寬范圍調速，可靠性高，功能強大，可廣泛應用于冶金、石油、化工、電力、建材、煤炭、醫藥、食品、造紙、塑料、紡織、印染、起重、洗滌、線纜、包裝、機械、陶瓷、供水、離心機、傳送帶、脫水機、污水處理、暖通等行業，如：拉絲機、攪拌機、擠出機、卷繞機械、壓縮機、風機泵類、研磨機、傳送帶、提升機、離心機等。

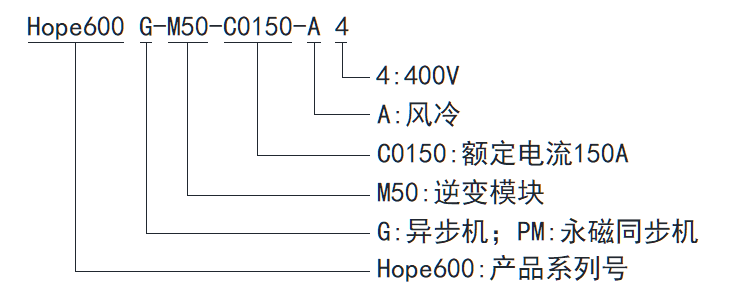

一、變頻器型號說明

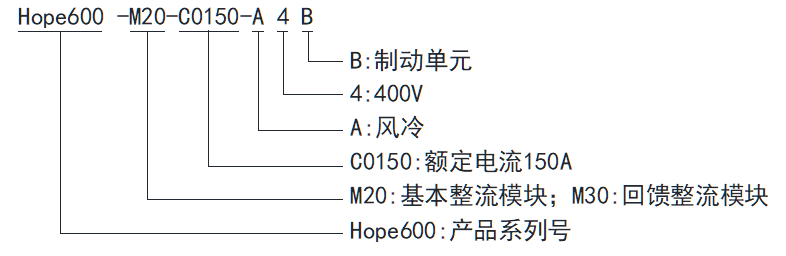

(一)整流單元
(二)逆變單元
二、通用技術規范
（一）整流單元
項目 | 項目描述 | |
輸入 | 電網電壓 | 三相：380V～480V（﹣15%～+10%），電壓不平衡度：＜3％ |
電網頻率 | 50Hz/60Hz（47Hz～63Hz） | |
輸出 | 輸出電壓 | DC 460V～750V |
基本規范 | 能耗制動能力 | 內置制動單元 |
直流制動能力 | 制動時間：0.0s～60.0s，制動電流：0.0％～100.0％額定電流 | |
模擬輸入 | 2路模擬信號輸入，電壓型電流型均可選，可正負輸入，支持2路模擬輸入擴展 | |
模擬輸出 | 1路模擬信號輸出，可選0/4mA～20mA或0/2V～10V，可編程，支持2路模擬輸出擴展 | |
數字輸入 | 5路源漏型可選的多功能數字輸入，支持?jǐn)?shù)字輸入擴展 | |
數字輸出 | 1路多功能數字輸出；2路多功能繼電器輸出，支持?jǐn)?shù)字輸出擴展 | |
通訊 | 內置RS485通訊接口，支持Modbus協議（RTU、TCP）、PROFIBUS-DP協議、PROFINET協議等 | |
特色功能 | 用戶自定義菜單 | 可定義16個用戶參數 |
更改參數顯示 | 支持與出廠值不同的參數顯示 | |
保護功能 | 過流、過壓、欠壓、輸入缺相、過熱等 | |
選配件 | 物聯網WIFI模塊、PROFIBUS-DP模塊、PROFINET模塊、EtherCAT模塊、Modbus-TCP模塊、CAN模塊、模擬輸入輸出擴展模塊、輸入電抗器、電磁干擾濾波器等 | |
環境 | 使用場所 | 海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合 |
工作環境溫度/濕度 | －10℃～＋40℃/20％～90％RH，無水珠凝結 | |
存儲溫度 | －20℃～＋60℃ | |
振動 | 小于5.9m/s2（0.6g） | |
結構 | 防護等級 | IP20 |
冷卻方式 | 強制風冷，帶風扇控制 | |
（二）逆變單元
項目 | 項目描述 | |
輸入 | 額定電壓 | DC 350V～750V |
輸出 | 輸出頻率范圍 | 異步電機 V/F控制：0.00Hz～650.00Hz；矢量控制：0.00Hz～200.00Hz 永磁同步電機 0Hz～500Hz（注：500Hz以上定貨前請與廠家確認） |
輸出電壓 | AC 0V～交流輸入電壓 | |
基本規范
基本規范 | 電機類型 | 異步電機、永磁同步電機 |
電機控制模式 | 異步電機 無PG V/F控制、有PG V/F控制、無PG矢量控制、有PG矢量控制、V/F分離控制 永磁同步電機 VF控制（僅限廠家使用）、SVC控制（無PG矢量控制）、IF+SVC控制（低速帶載能力較弱）、FVC控制（有PG矢量控制） | |
穩態轉速精度 | 異步電機 無PG矢量控制：±0.5％；有PG矢量控制：±0.05％ 永磁同步電機 SVC控制：±0.5％ FVC控制：±0.02% | |
轉矩控制精度 | 永磁同步電機 SVC控制：5Hz以上±5% FVC控制：±3% | |
起動轉矩 | 異步電機：0.50Hz時≥150％額定轉矩 永磁同步電機：SVC控制：0.25Hz/150% FVC控制：0Hz/180% | |
調速范圍 | 永磁同步電機：1：200（SVC控制） 1：1000（FVC控制） | |
給定頻率分辨率 | 數字給定：0.01Hz；模擬給定：0.1％最大頻率 | |
過載能力 | 150％額定電流1分鐘，180%額定電流15秒，200%額定電流2秒 | |
輸出頻率精度 | 模擬給定：±0.2％最大頻率（25±10℃）； 數字給定：0.01Hz（－10℃～＋40℃） | |
運行命令通道 | 操作面板給定、控制端子給定、通訊給定，可通過端子切換 | |
頻率給定通道 | 操作面板、通訊、UP/DOWN調節值、AI1～AI4、PFI、算術單元 | |
輔助頻率給定 | 實現靈活的輔助頻率微調、給定頻率合成 | |
V/F轉矩提升 | 異步電機：自動轉矩提升；手動轉矩提升 永磁同步電機：手動轉矩提升 | |
V/F曲線 | 用戶自定義V/F曲線、線性V/F曲線和5種降轉矩特性曲線 | |
加減速方式 | 直線加減速、S曲線加減速 | |
點動 | 點動頻率范圍：0.10Hz～50.00Hz；點動加減速時間：0.1s～60.0s | |
自動節能運行 | 異步電機：根據負載情況，自動優化V/F曲線，實現自動節能運行 | |
自動電壓調整（AVR） | 當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定 | |
自動載波調整 | 可根據負載特性和環境溫度，自動調整載波頻率 | |
隨機PWM | 調節電機運行時的音色 | |
下垂控制 | 適用于多臺變頻器驅動同一負載的場合 | |
瞬停處理 | 瞬時掉電時，通過母線電壓控制，實現不間斷運行 | |
能耗制動能力 | 內置制動單元 | |
直流制動能力 | 制動時間：0.0s～60.0s，制動電流：0.0％～100.0％額定電流 | |
PFI | 最高輸入頻率：50kHz | |
PFO | 0Hz～50kHz的集電極開路型脈沖方波信號輸出，可編程 | |
模擬輸入 | 2路模擬信號輸入，電壓型電流型均可選，可正負輸入，支持2路模擬輸入擴展 | |
模擬輸出 | 1路模擬信號輸出，可選0/4mA～20mA或0/2V～10V，可編程，支持2路模擬輸出擴展 | |
數字輸入 | 5路源漏型可選的多功能數字輸入，支持?jǐn)?shù)字輸入擴展 | |
數字輸出 | 1路多功能數字輸出；2路多功能繼電器輸出，支持?jǐn)?shù)字輸出擴展 | |
通訊 | 內置RS485通訊接口，支持Modbus協議（RTU、TCP）、PROFIBUS-DP協議、PROFINET協議等 | |
特色功能 | 過程PID | 兩套PID參數；多種修正模式；具有自由PID功能；休眠功能 |
多模式PLC | 用戶可以設置多達8套PLC運行模式參數，單一模式PLC可達48段；可以通過端子選擇模式；掉電時PLC狀態可存儲 | |
多段速方式 | 編碼選擇、直接選擇、疊加選擇和個數選擇方式 | |
用戶自定義菜單 | 可定義30個用戶參數 | |
更改參數顯示 | 支持與出廠值不同的參數顯示 | |
轉矩控制功能 | 轉矩/速度控制可通過端子切換，多種轉矩給定方式 | |
零伺服及位置控制功能 | 異步電機：可實現零速位置鎖定，精確定位，位置控制 | |
高速增減計數器 | 可實現位置同步控制、生產計數、計數停機、精確定位控制 | |
高速計米器 | 可實現定長停機、長度指示 | |
紡織擺頻功能 | 實現紡織卷繞的排線均勻 | |
可編程單元 | 比較器、邏輯單元、觸發器、算術單元、濾波器、多路開關、定時器 | |
計時電度表功能 | 便于調整最佳節能方案 | |
張力控制功能 | 可實現收、放卷工藝中材料的張力恒定控制 | |
同步控制功能 | 從機可快速跟隨主機的頻率、轉矩 | |
保護功能 | 過流、過壓、欠壓、輸出缺相、輸出短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等 | |
選配件 | PROFIBUS-DP模塊、PROFINET模塊、EtherCAT模塊、Modbus-TCP模塊、CAN模塊、模擬輸入輸出擴展模塊、增量式編碼器模塊、旋轉變壓器模塊、輸出電抗器、電磁干擾濾波器等 | |
環境 | 使用場所 | 海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合 |
工作環境溫度/濕度 | －10℃～＋40℃/20％～90％RH，無水珠凝結 | |
存儲溫度 | －20℃～＋60℃ | |
振動 | 小于5.9m/s2（0.6g） | |
結構 | 防護等級 | IP20 |
冷卻方式 | 強制風冷，帶風扇控制 | |
三、產品系列規格

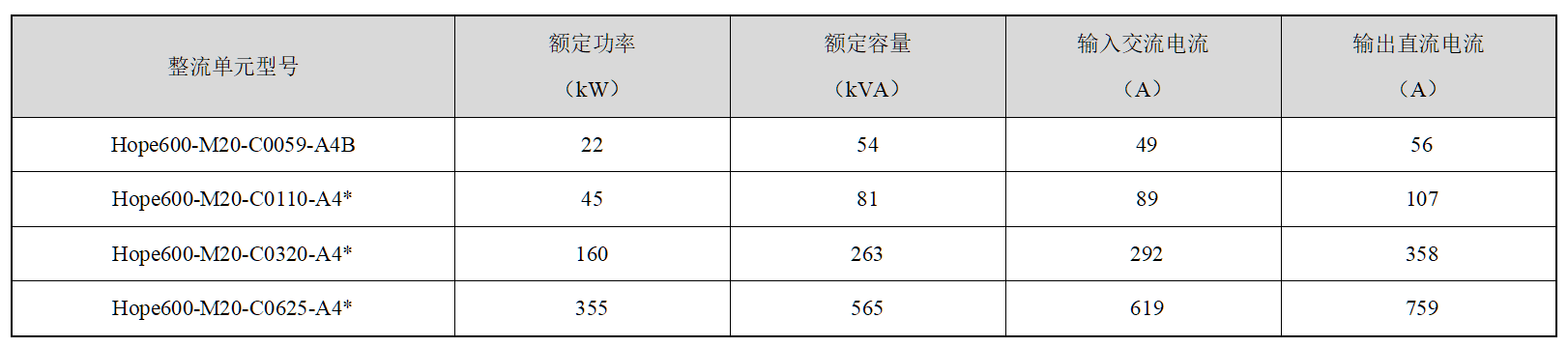

（一）Hope600系列變頻器整流單元額定值如下表：
注：單元型號的最后一位字符缺省，會用“*”表示，“*”變?yōu)樽帜窧表示內置制動單元。22kW整流單元內置制動單元，不可選。

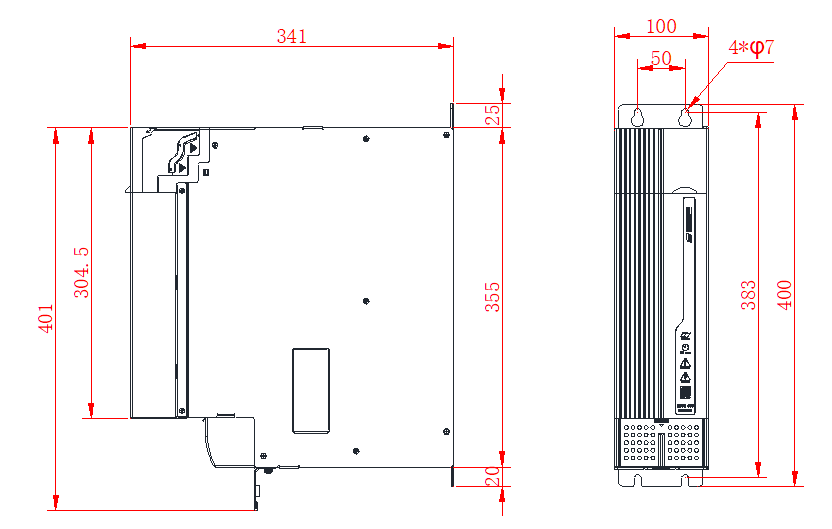

1）Hope600-M20-C0059-A4機型（整流單元）安裝尺寸及外形圖：

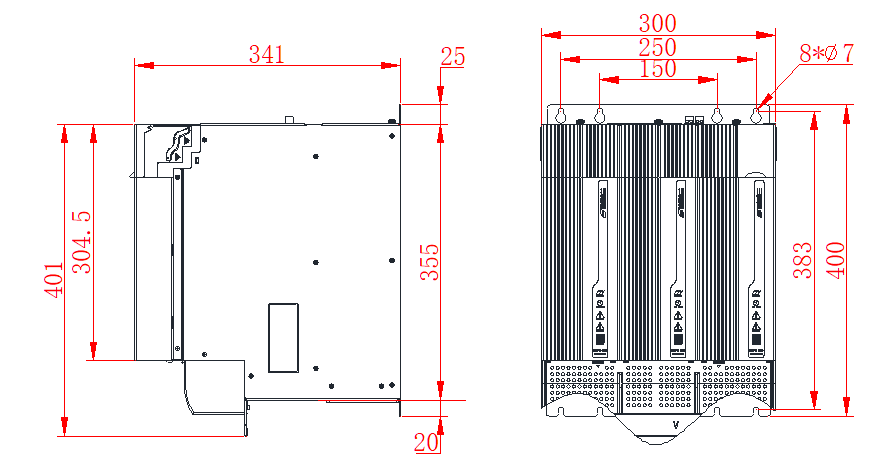

2）Hope600-M20-C0110-A4機型（整流單元）安裝尺寸及外形圖：

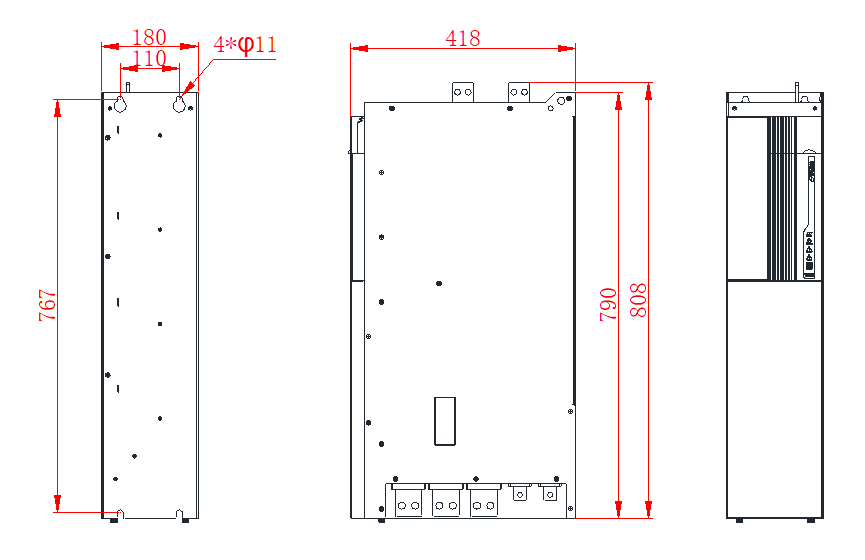

3）Hope600-M20-C0320-A4機型（整流單元）安裝尺寸及外形圖：
4）Hope600-M20-C0625-A4機型（整流單元）安裝尺寸及外形圖：

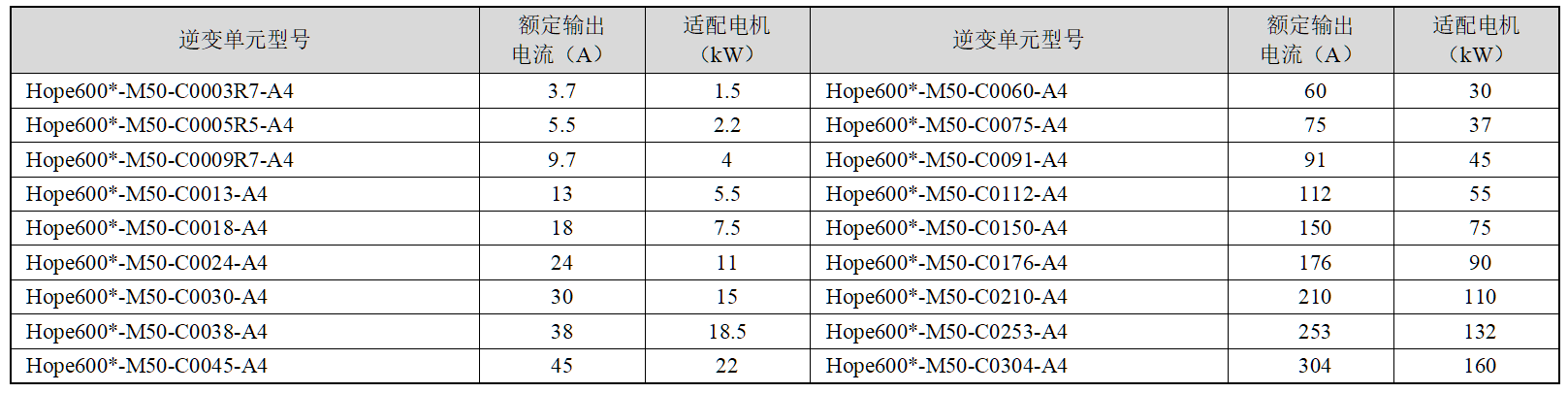

（二）Hope600系列變頻器逆變單元額定值如下表：
注：*變?yōu)樽帜窯表示Hope600G異步機型，變?yōu)樽帜窹M表示Hope600PM永磁同步機型。

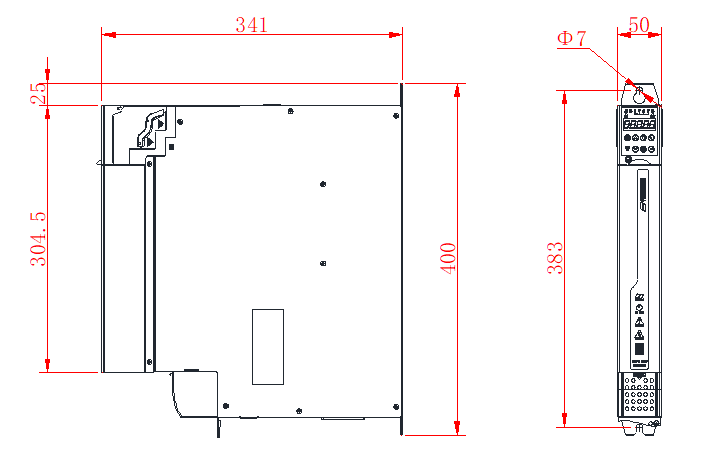

1）Hope600-M50-C0003R7-A4～Hope600-M50-C0018-A4機型（逆變單元）安裝尺寸及外形圖

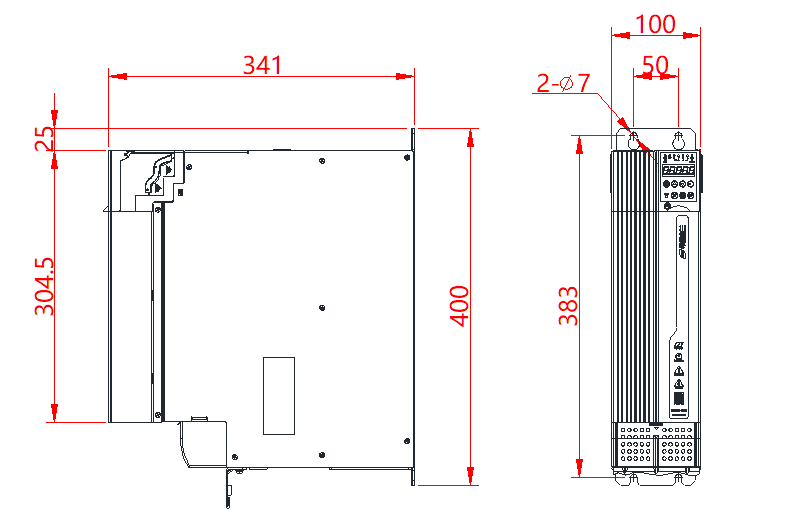

2）Hope600-M50-C0024-A4～Hope600-M50-C0075-A4機型（逆變單元）安裝尺寸及外形圖
3）Hope600-M50-C0091-A4～Hope600-M50-C0150-A4機型（逆變單元）安裝尺寸及外形圖
4）Hope600-M50-C0176-A4～Hope600-M50-C0304-A4機型（逆變單元）安裝尺寸及外形圖
詳情可查看 Hope600系列高性能多機傳動變頻器 樣本uploadfile/2026/0105/20260105065607837.pdf
